Термостатические комплекты Elegant Mini

Применение

Комплекты клапанов состоят из клапанов термостатических серии 6034 и клапанов обратного потока серии 6033, предназначены для монтажа на радиаторах центрального отопления с боковым подсоединением, полотенцесушителей и дизайн-радиаторах

Преимущество комплектов в том, что есть возможность замены радиатора без необходимости опорожнения в инсталляции теплоносителя. Термостатический клапан вместе с термостатической головкой автоматически регулируют направление воды через радиатор ,для того чтобы поддерживать установленную температуру в помещении. Клапан обратного потока функционирует на основе предварительной настройки, используемой для регулировки направлений в инсталляции центрального отопления. Клапаны имеют резьбовые соединения для подключения системе различным трубам, которые изготовлены из медной трубы 15x1 или 16x2-PEX.

Эти клапаны имеют так же соединения для монтажа к различным трубам. Это позволяет регулировать резьбовые соединения с соединениями для радиатора. В результате можно клапан термостатический как и клапан обратного потока устанавливать на входе или на выходе теплоносителя, позволяя оптимально расположить термостатичский клапан по отношению к радиатору .Необходимо соблюдать основное правило, чтобы направление потока проходящие через термостатический клапан соответствовалo направлению стрелки на корпусе клапана. Направление потока, проходящего через клапан обратного потока не имеет никакого значения.

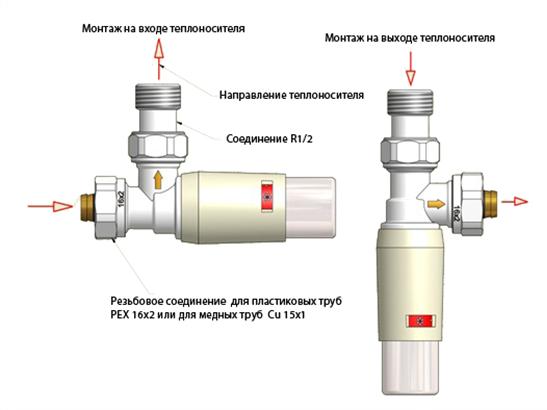

Конфигурация клапанов термостатических и угловых с использованием перестановки резьбовых соединений:

Комплекты клапанов термостатических серии с головкой на зажим 6034 входят:

6034 00001; 6034 00002; 6034 00003 фигура угловая

6034 00008; 6034 00009; 6034 00010 фигура прямая

6034 00015; 6034 00016; 6034 00017 фигура осевая

Технические данные

Рабочая температура: 120°С

Рабочие давление: 1 мPA

Элемент нагревательный: вода

Испытательное давление: 1,5 мPA

Диапазон настройки температуры: от 8 до 30°C

Максимальная разница температур: 0,1 мPA

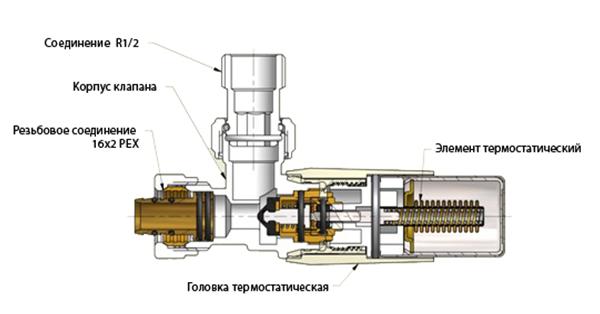

Устройство и эксплуатация клапана термостатического

На примере термостата с клапаном угловым

Клапан термостатический имеет вкладку предназначенную для работы с термостатическими головками 6011 00010, 6011 00011 и 6011 00032 Термостатическая головка через клапан автоматически регулирует поток воды через радиатор, в зависимости от температуры воздуха в помещении, сохраняя его на установленное значение на шкале головки. Клапан оснащен соединением для соединения медных труб 15x1, или, наоборот, пластиковых труб PEX труб 16x2.Он отличается тем, что есть возможность в его перестановки с помощью резьбового соединения с соединением . В результате, клапан может быть установлен на входе или на выходе теплоносителя.

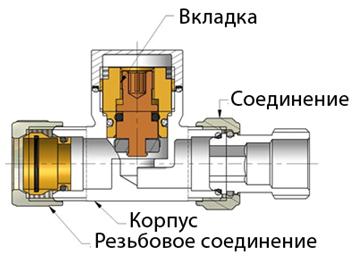

Устройство и эксплуатация клапана обратного потока на примере клапана прямого

Клапан обратного потока прямой

Клапан обратного потока угловой имеет вкладку, используемую для закрытия потока через радиатор и осуществление предварительной настройки для радиатора. После установки предварительной настройки , доступ к вкладке защищен защитным колпачком.Клапан оснащен резьбовыми соединениями для медных труб 15x1, 16x2 или для пластиковых труб PEX 16x2.

Предварительная настройка для клапана обратного потока Клапаны обратного потока имеют возможность установить предварительную настройку. Осуществление предварительной настройки выполняется после снятия защитного колпачка шестигранным ключом S5. Необходимо прокрутить колпачок клапана из закрытого положения с правильным количеством оборотов, в результате получаем пропускную способность клапана.
